Примерка термодатчиков

Сегодня с Виктором Кравченко попробовали приклеить к зеркалу №2 эмуляторы датчиков. Тестовая парочка:


Пробовали приклеить старым суперклеем, надо все-таки, что-то понадежней использовать: когда мы попробовали водрузить на место корзину ("шляпу") разгрузки, оторвали верхний датчик слегка дернув за провод. Чтобы датчик хорошо касался стекла, использовали следующую технологию: чуть ниже датчика на его плату наклеивается "пятачок" из стеклотекстолита 0.6мм (это на 0.2мм меньше толщины датчика, т.е. обеспечивает подпружинивание его материалом печатной платы, чтобы теплопроводящая паста хорошо растеклась и обеспечила датчику хороший тепловой контакт со стеклом). Далее, после приклеивания платы с датчиком суперклеем, датчик обмазывается силиконом (дополнительный клей + теплоизоляция от окружающего воздуха). Нижний датчик я для пробы обмазал "жидкими гвоздями", но скорее всего это будет не так хорошо и надежно как силикон.
Верхний эмулятор датчика приклеен:

и обмазан силиконом:

Силикон я размазывал сначала куском бумажки, а после повторного приклеивания датчика — вообще пальцем в матерчатой перчатке. Надо будет это или шпательком делать, или пальцем в медицинской перчатке. Бумажкой уж совсем неаккуратно получается.
Нижний датчик, обмазанный "жидкими гвоздями":

Старые датчики выглядели вот так:

Проволочный датчик обмазывался теплопроводящей пастой и подклеивался обычным (Советским!!!) скотчем. Схема подключения — четырехпроводная, но на контроллер почему-то идет лишь три провода. И в итоге эти вроде бы очень точные датчики показывали черт знает что!

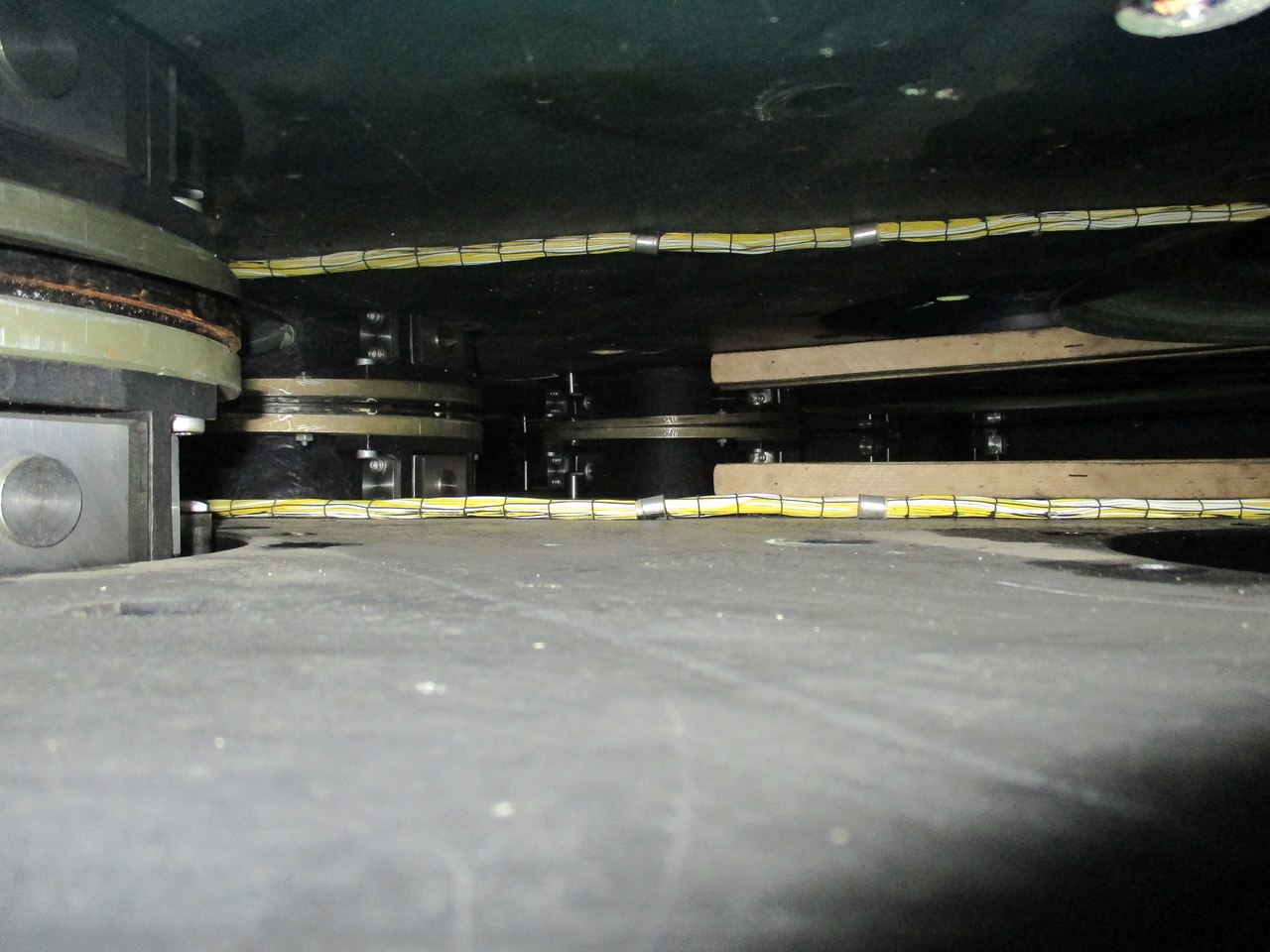

Провода от датчиков проходят в узком пространстве между зеркалом и оправой — довольно-таки неудобно для доступа к проводке, ведь при установленных разгрузках в это пространство никак не добраться. Я планирую пропустить провода вниз — ближе к дну оправы — и там уже потихоньку проводить подключение к контроллерам, которые при помощи скоб (надо будет заказать их в мастерских) будут монтироваться в больших люках между ячейками разгрузок. Для вывода кабеля наружу лучшим вариантом будет снять один из гермолюков, продырявить его и воткнуть туда вакуумный разъем. Тогда при алюминировании достаточно будет лишь аккуратно разъединить разъем.
