Немного фотографий: термодатчики и не только

Что-то я давненько не писал.
Сегодня наконец-то собрал в миниатюре все контроллеры и проверил, как они будут работать "в куче":

Но начну с 1 августа.

Из-за непоняток с "показометром" Шака-Гартманна, возникла идея заклеить правую располировку стрелкой из черного полиэтилена, что и было сделано в очередной заезд на гору (езжу почти каждый день: то монтажные работы, то смена аппаратуры в СПФ, то еще что):

Стрелка помогла однозначно сказать, что ШГ показывает правильно. Заодно из изображений "полян", стало понятно, что в эта располировка — виновник в основной массе рассеянного света: звезды внезапно стали почти круглыми, без "хвостов". Если в этом году зеркало обратно менять не будем, а будем ждать до весны, то после алюминирования нужно будет все располировки заклеить масками.
Пока нет доступа к пространству между зеркалом и оправой, протянули кабели по временной схеме, по дну оправы:

Жаль, конечно, что руководитель мех. участка отказался сверлить отверстия в оправе: монтаж был бы намного проще.

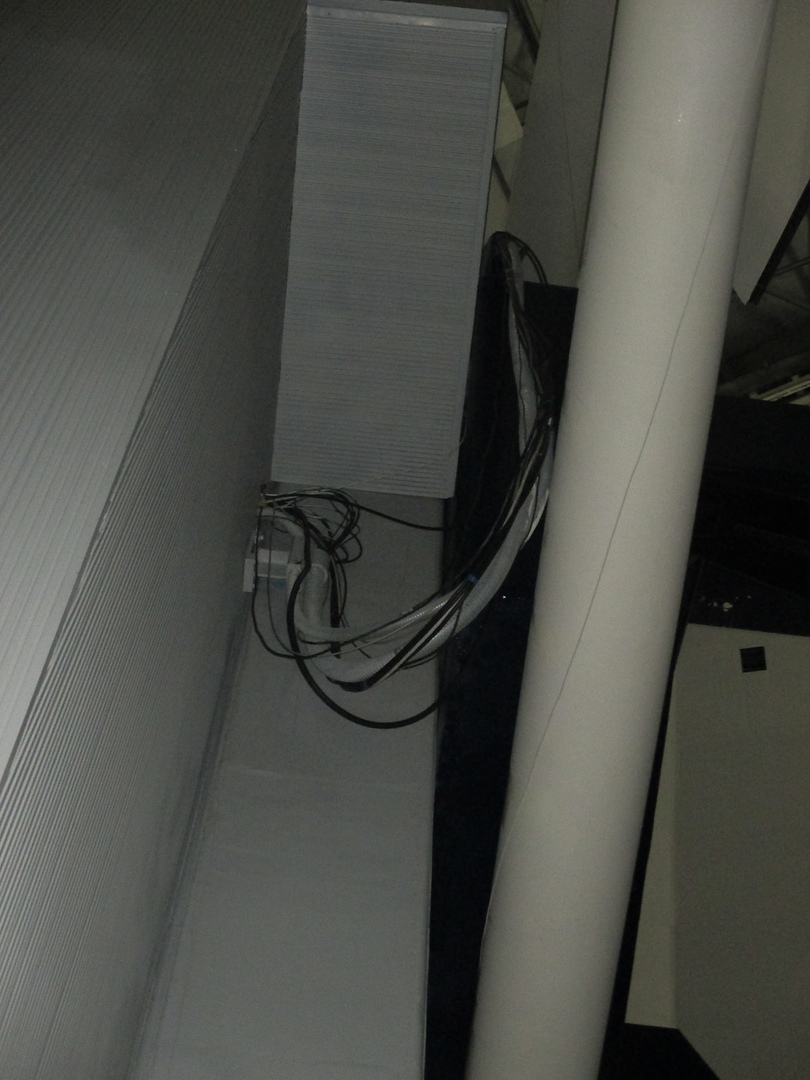

"Главный" контроллер с одноплатником сбора данных (Orange Pi) будет находиться в "каморке" на третьем этаже Н2, кабель к нему протянули через нижнюю стойку, а в месте, где кабель образует петлю, проложили его через кабель-канал (черный тонкий):

Первую прокладку витухи выполнили еще в четверг, второго августа, но уже "под занавес" я понял, как лоханулся: вместо бухты с восьмижильной витухой взял четырехжильную. И пришлось в понедельник перетягивать. Теперь для надежности протянули параллельно аж две витухи. Мало ли...
В пятницу пришлось ехать, чтобы повесить кассету Риччи (а в понедельник заменили ее ПЗС для съема "полян" на СКН). Пока на фланце СПФ ничего не было, снял закрытые крышки, чтобы был надежный "репер", как расположены пятна:

В воскресенье в первой половине дня по прогнозу должна была быть хорошая погода, и мы с Аленкой решили смотаться на Пастухову на разведку в грибной лесок, да и посмотреть заодно, в каком состоянии черничник.
Вот немного фотографий с леска. Вид на "смотровую":

БТА и Z1000:

Почти вся ВНП (телескопы, гостиница и т.п.):

Так как на платах с термодатчиками я нарисовал неправильные посадочные места под RJ45 (вот вам недостаток времени на полноценное прототипирование, дальше еще кое-какие косяки озвучу), пришлось сделать "нашлепки", где помимо двух RJ45 я впихнул еще и предохранитель (на всякий случай). Пока что они не закреплены и торчат на проводках:

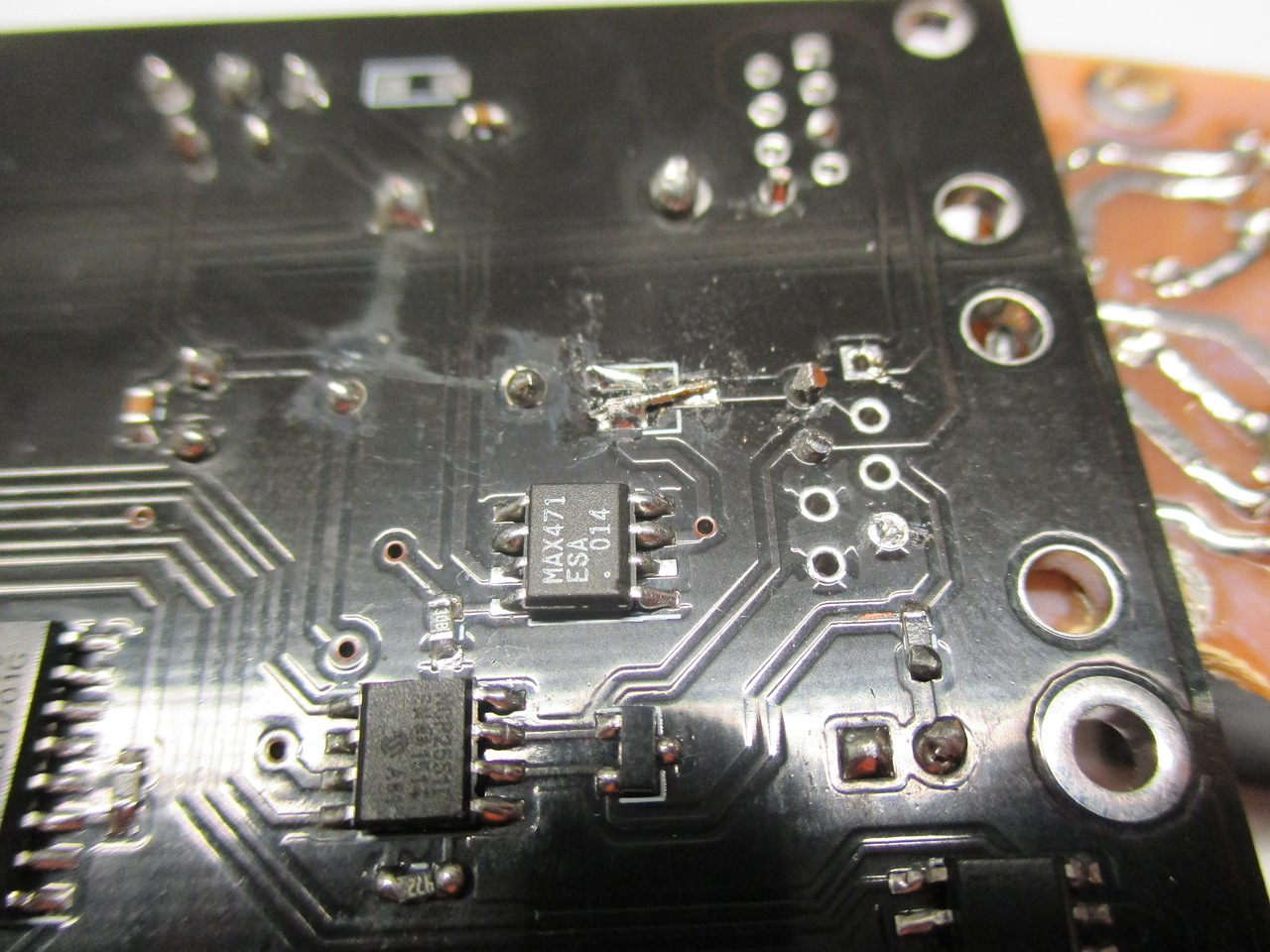

Следующим косяком было то, что "идеальный диод" из мосфета получился каким-то слишком паршивым. Возможно, при запуске на нем было слишком высокое напряжение, и его пробивало. Да так, что питание коротило на землю. В итоге на четырех платах при включении повыгорали предохранители, пришлось еще и их перепаивать. Ну, а т.к. времени на подбор более подходящего транзистора нет (да и вряд ли он будет в таком же корпусе), вот эти транзисторы

были заменены на тупые перемычки:

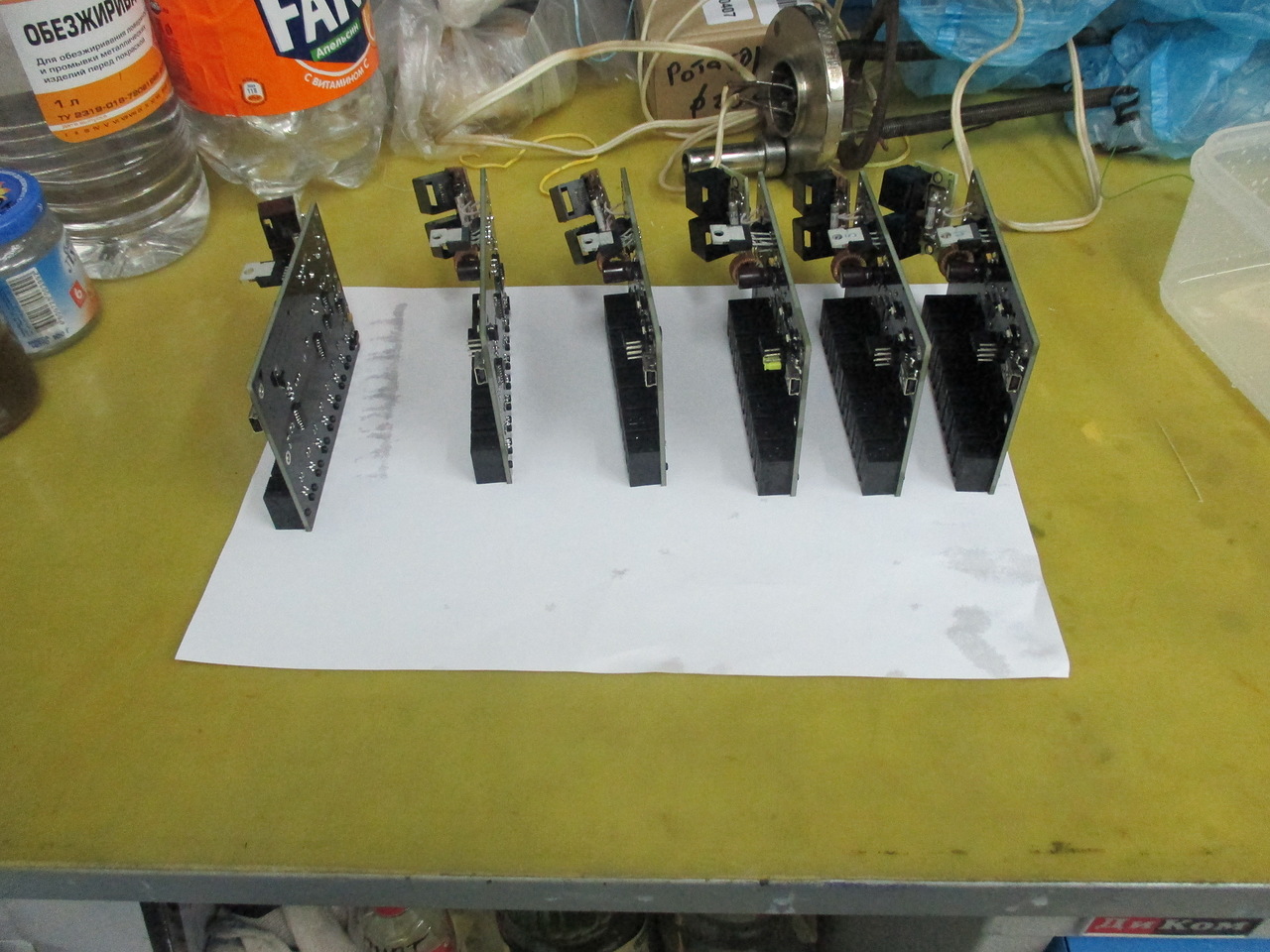

Платы после "реанимации":

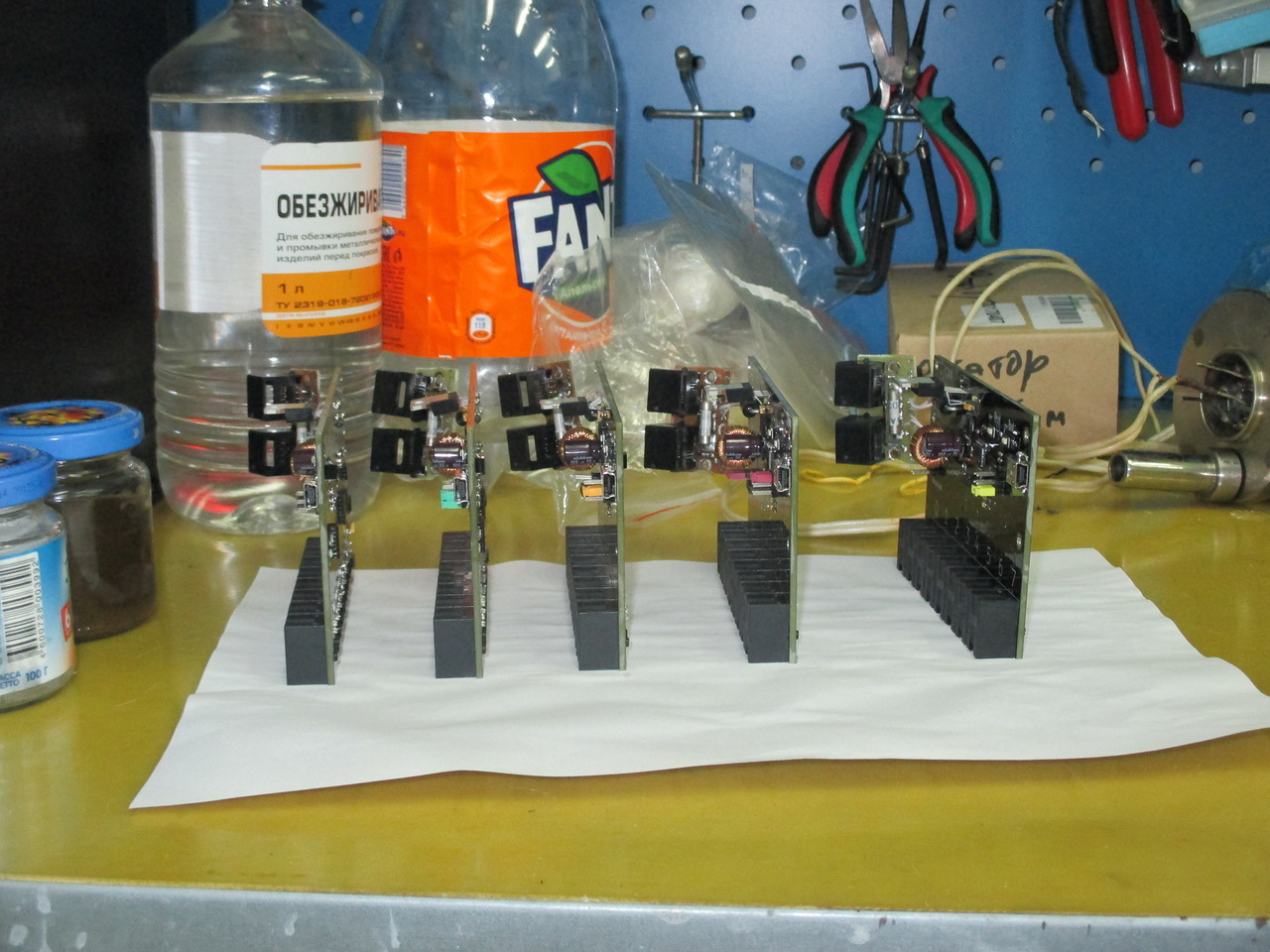

Дальше я отмыл платы в спирте, промыл под струей воды и оставил сушиться:

В ходе проверки выяснилось, что у одного из контроллеров какие-то проблемы с датчиками (то ли напруга на них не подается, то ли не работает мультиплексор, то ли еще что, оставлю эти "разборки" на потом). В каждую плату я воткнул по одной-две пары термодатчиков и запустил опрос. На экране видно, что показания со второго контроллера отсутствуют:

Почему-то "широковещательная" команда PING давала ответ лишь от одного контроллера (обычно первого или второго), а вот "широковощательный" опрос температур нормальный ответ возвращал (возможно, это лишь пока: если датчиков будет много, сообщения наверняка будут "теряться", я уже проверял такой "flood ping" на стенде). Надо будет добавить возможность избирательного пинга.
Ну и в конце-концов я вскрыл все платы акриловым лаком "plastic":

Завтра надо будет прикрутить "нашлепки" с RJ45 винтами к платам, чтобы они надежно держались, а сами платы посадить на дюралевые пластины для закрепления струбцинами внутри оправы. Правда, особо заняться термодатчиками завтра не получится: надо с утра ехать вешать ШГ и давать ЦУ электрикам, где закрепить коробку для одноплатника и "мастер-контроллера" с их блоками питания.
Tags: бта, рукожопие, термодатчики, фото
