Чиллер

Сегодня попробовал эксплуатацию чиллер-стенда, собранного ДСВ, с LC-фильтром, который он вчера вечером сделал. Выглядит все это вот так:


Абы вся эта штука не осталась в таком виде — из говна и палок!

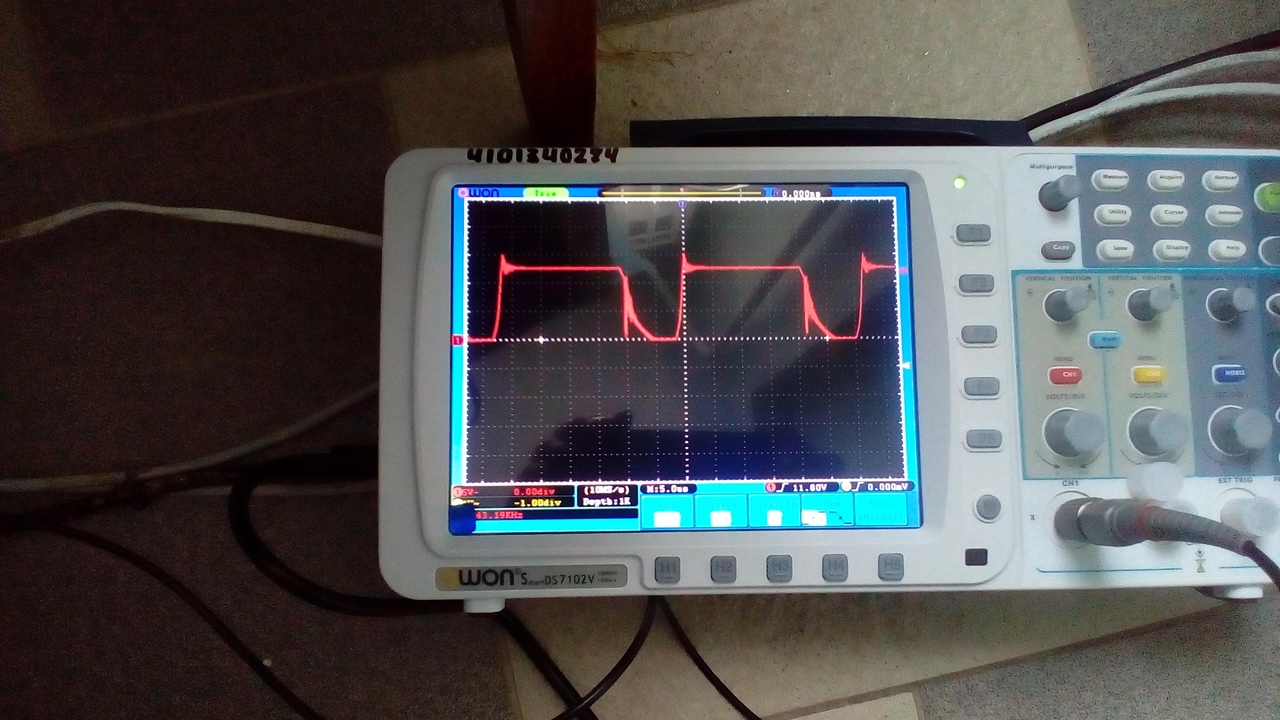

Индуктивность мотора насоса оказалась какой-то уж слишком мелкой: вчера он вел себя ну очень паршиво. Сегодня я сделал картинки. Вот такая осциллограмма на заполнении ШИМ 250/256:

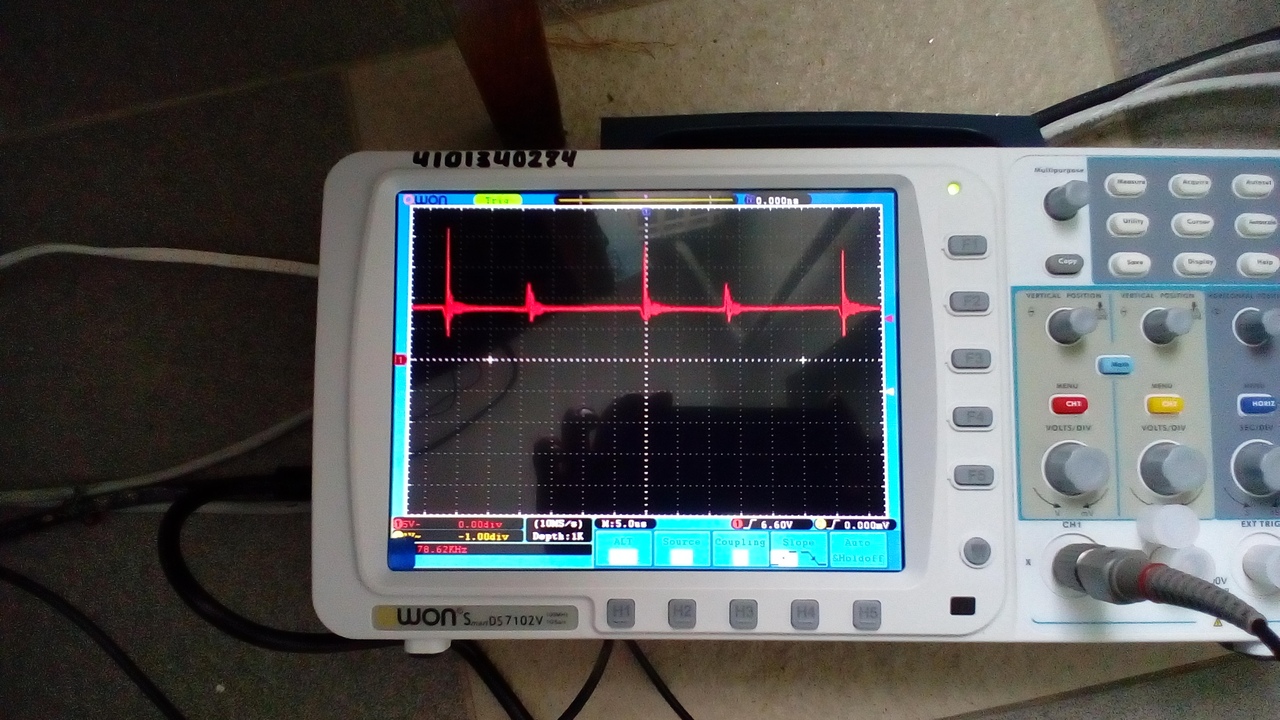

Оно же на 240:

И на 150:

А вот так получается с фильтром:


Все равно остаются индуктивные выбросы, сильно засирающие эфир. Из-за этих наводок показания датчика потока были совершенно нереальными (ведра в секунду). Пришлось выдумывать RC-фильтр. По предельным характеристикам датчика вышло, что RC=0.002. Поставил 10мкФ и 200Ом. Фильтр стал все съедать. Заменил конденсатор на 1мкФ. Более-менее пошло-поехало!
Вот только нагревателя из транзистора, похоже, не хватит: 50Вт — слишком мало! За десять минут водичка (почти полтора литра) нагрелась лишь на пару градусов! Надо будет выдумать что-нибудь более эффективное. Ну или транзисторов побольше добавить...
Tags: stm32, железяки
