Волшебный дым

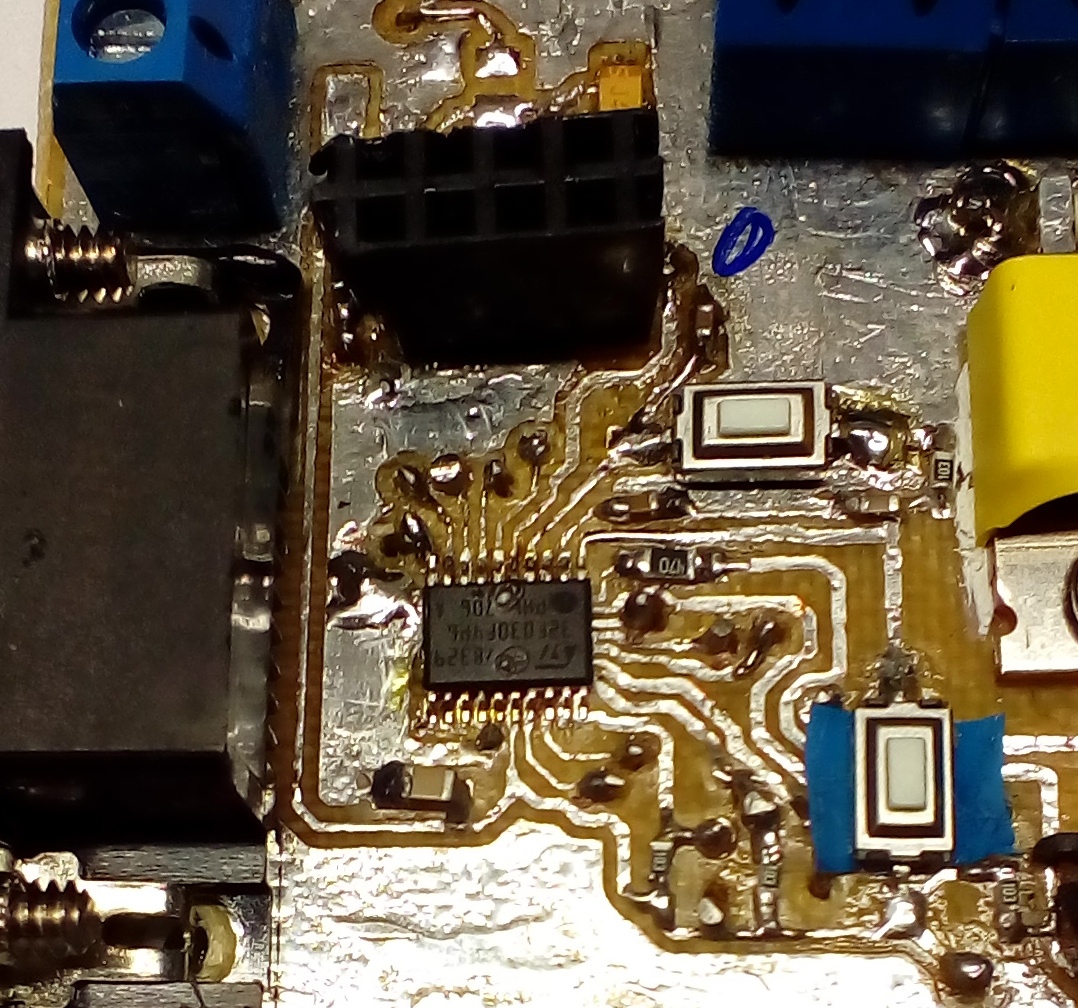

Таки сижу, отлаживаю код СУ чиллера, и вдруг на микроконтроллере загорается яркая красная точка, из которой — бдыщ! И вышел волшебный дым, на котором работают микросхемы... Вот что получилось:

Хорошо видно две дыры около пинов питания (особенно верхнего). "Кренка" закоротила +12В на свой выход (+3.3В). То ли из-за вибрации где-то коротнуло, то ли LDO попался паленый. Ну не импульсник же ставить, в конце-то концов, ради несчастных 50-100мА!!
Пока выпаивал LDO, феном поплавил соседние разъемы (не додумался сначала все фольгой закрыть). Менять МК не буду на этой плате — лучше разведу правильную и закажу на JLCPCB. Без шелкографии мелочевку паять — мазохизм какой-то!
Tags: stm32, рукожопие
