В связи с подозрением на криво установленную фазовую пластину, MMPP был разобран, фазовая пластина извлечена и посажена на фланец без прокладки (я подозревал, что прокладка кривая). Не помогло: на базе около 15 метров луч лазера описывает круг диаметром около 5мм. Либо фазовая пластина кривая, либо мне криво выточили ее фланец на стандовский ротатор. Сделать оправку с юстировкой невозможно, поэтому на кривизну забили.
Вот такое технопорно:

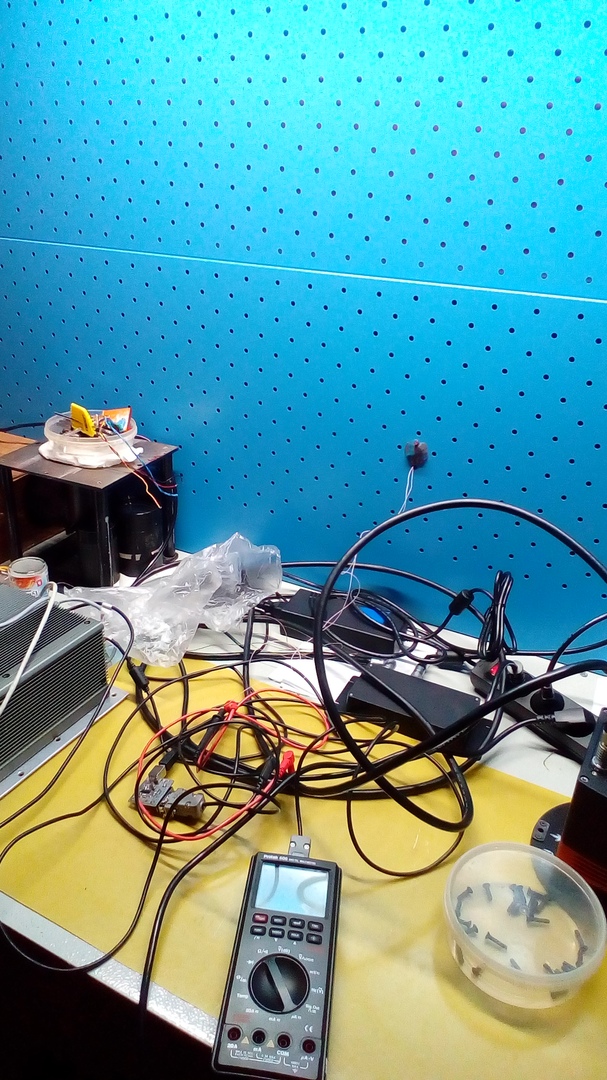

Понятное дело, что нуль-пункт (плоскость экстремальной скорости, а какой именно — неизвестно, т.к. без другой фазовой пластины это не проверить) пришлось искать заново. Все тот же фоторезистор все тем же пластилином прилепил к стенке верстака.

Дополнительный поляроид (чтобы скрестить с рабочим) на этот раз не понадобился: оказалось, что у лазерного модуля, который я использовал для юстировки, очень приличная степень поляризации (не хуже 90%); до этого мне попадались лазеры со значительно худшими характеристиками (процентов 50, если не ниже).
Взял у коллеги мультиметр, имеющий выход RS-232, чтобы уменьшить вариации фона (этот мультиметр я часа два выбирал из нескольких: то не удавалось данные снять, то протокол оказывался бинарным, а расшифровки в интернете я не нашел). Здесь же вполне удобно (разве что ненормальные настройки порта: 1200 бод, 7N2): при передаче любого символа в порт мультиметр отвечает текстовой строкой.
Вид сзади (точнее, спереди — с этой стороны в фотометр попадает свет):

И сам пациент:

Tags: железяки, фото
